Как да работим с отворени данни от АГКК?

Често ни се задава въпросът "Как мога да работя с данните от кадастъра”?

За щастие от края на 2024г. този въпрос има положителен отговор, но все още остава неясно за граждани, проектанти и инженери (извън геодезическата гилдия, надявам се) как да работят с т.нар. “Отворени данни” (open data).

Потенциалът на отворените е огромен. Той е и ключът към прозрачното управление. Такъв тип данни се предоставя от министерства, агенции, общини и др. органи в отворен машинно-четим формат. Потребителите могат да използват, обработват или анализират тези данни. Много често отворените данни включват и т.нар. “Метаданни” или данни, описващи структурата на информацията.

В България, Министерството на електронното управление е създало Портал за отворени данни, които може да се достъпят от следния линк: https://data.egov.bg/.

В този портал обаче не може да намерите отворените данни, предоставени от Агенция по геодезия, картография и кадастър (АГКК). И има защо….

За да достъпите отворените данни от Агенция по геодезия, картография и кадастър е нужно да посетите сайта на Кадастрално-административно информационната система (КАИС): https://kais.cadastre.bg/bg/OpenData, който е подсайт на официалната страницата на АГКК.

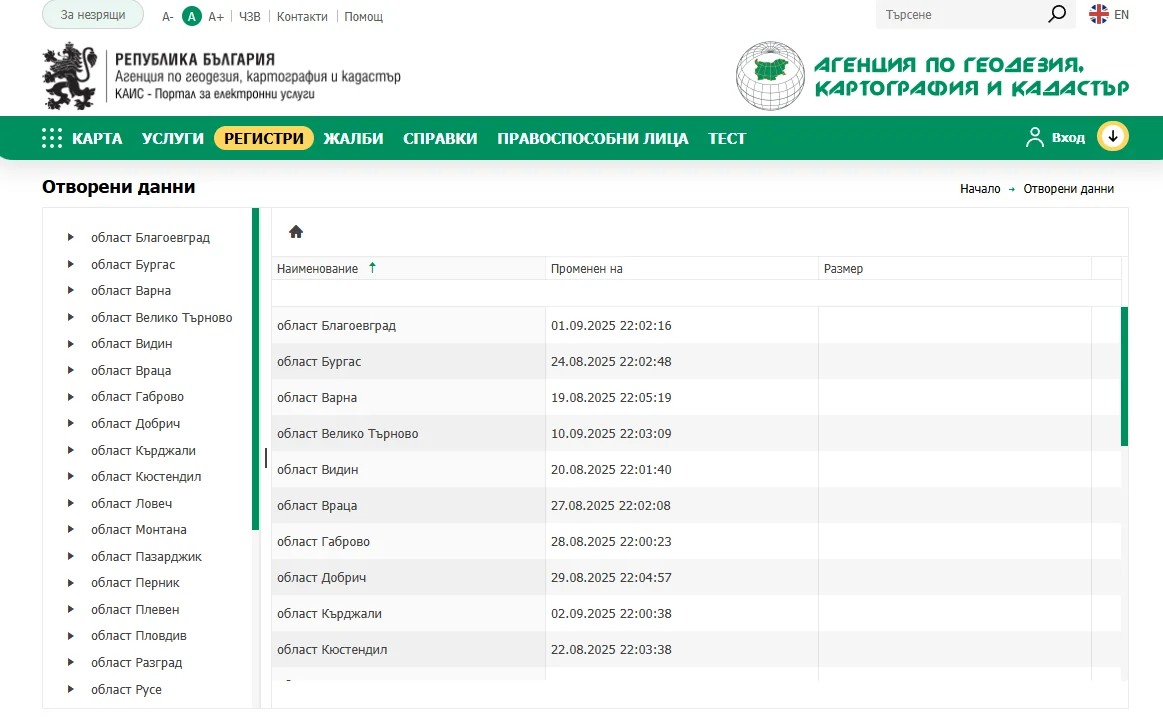

Фиг. 1 Общ изглед на портала с отворени данни на АГКК

В този портал от ляво се изобразява списъкът с областите в България, подредени по азбучен ред. При селектиране на област, вдясно ще се появи и списъкът с общини в съответната област.

За простота ще потърсим отворени кадастрални данни за с. Владо Тричков, общ. Своге, обл. София.

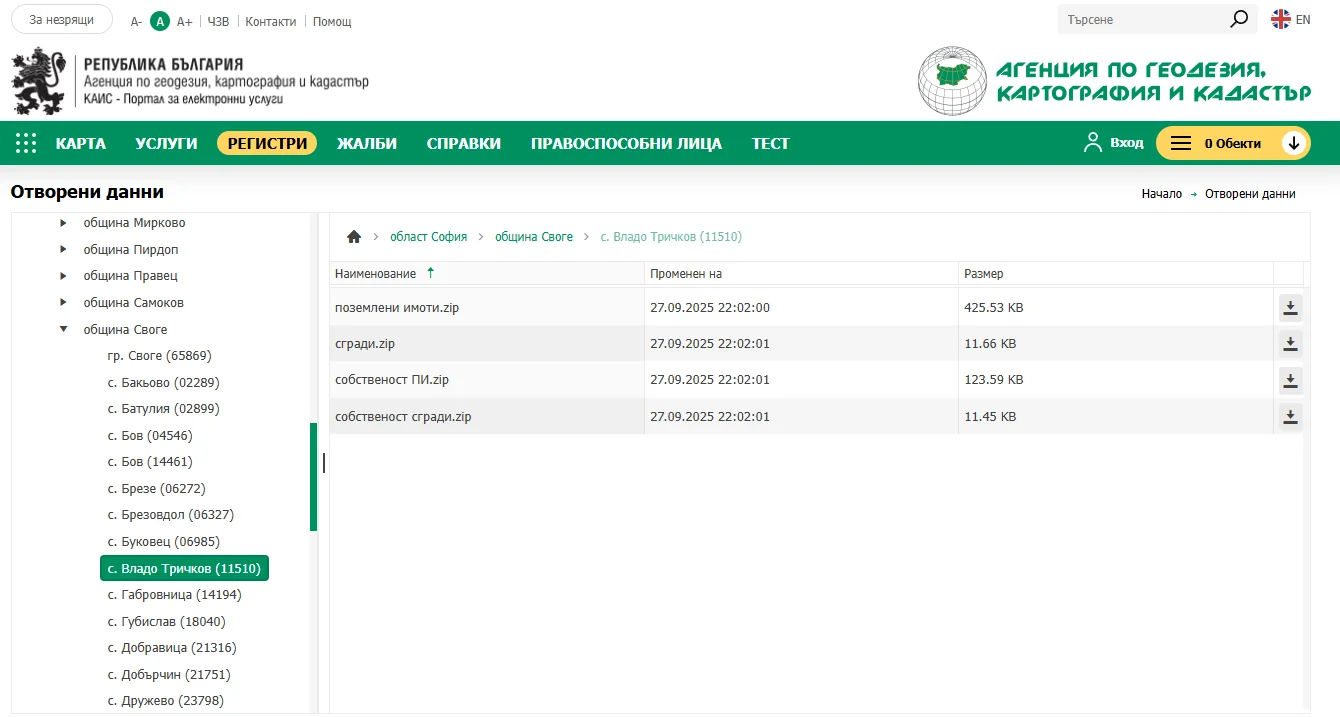

Фиг. 2 Търсене на отворени данни за конкретно населено място - в случая е с. Владо Тричков, общ. Своге

*Забележка: Данните се обновяват всеки месец, което може да проверите с колона “Променен на”.

След като сме селектирали в списъка с. Владо Тричков (11510) отдясно се появява списък с отворените данни, описанието им ще поместим в таблица:

Таб. 1 Описание на достъпните отворените данни от АГКК

Име на файла	Описание
поземлени имоти.zip	Геометрия на поземлените имоти
сгради.zip	Геометрия на сградите
собственост ПИ.zip	Данни относно вида собственост (частна, общинска, държавна)
собственост сгради.zip	Данни относно вида собственост (частна, общинска, държавна)

Всички тези данни са архивирани, т.е. щом ги свалите е нужно да ги разархивирате.

Данните за геометрията на поземлените имоти, сградите или самостоятелните обекти са във формат ESRI shapefile:

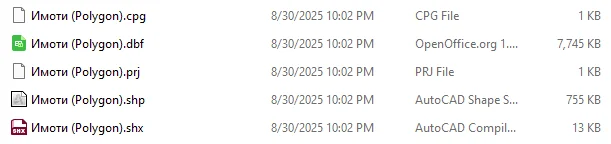

Фиг. 3 Структура на данните за имотните граници в *.shp формат (шейп файл)

Спорен е въпросът до колко данни във формат ESRI shapefile са “отворени”, но тук по-скоро ще наблегнем на един друг недостатък, с който начинаещите потребители на ГИС данни се сблъскват. Това е т.нар. “Опашка” на shape-файла. Или наличието на пет файла, което почти винаги обърква потребителите, прави данните трудни за съхранение или работа.

Вмъкваме данните в QGIS (или в среда на друг ГИС софтуер). QGIS е софтуер с отворен код и е изключително подходящ за задачи като настоящата.

От изключителна важност е преди започването на каквито и да било операции в ГИС среда, предварително да настоим картографската проекция, в която ще работим. В случая, работим с данните от кадастралната карта на Република България, която е в официалната координатна система БГС2005. Повече информация за начина, по който се дефинира тази координатна система може да намерите на сайта на Агенция по геодезия, картография и кадастър.

Картографските проекции са безброй, не случайно и всяка една от тях си има код или т.нар. EPSG код. При работа с отворените данни от АГКК в ГИС среда е полезно да дефинираме коордиантната система посредством EPSG кодът - 7801.

Избираме от карта Project - Properties:

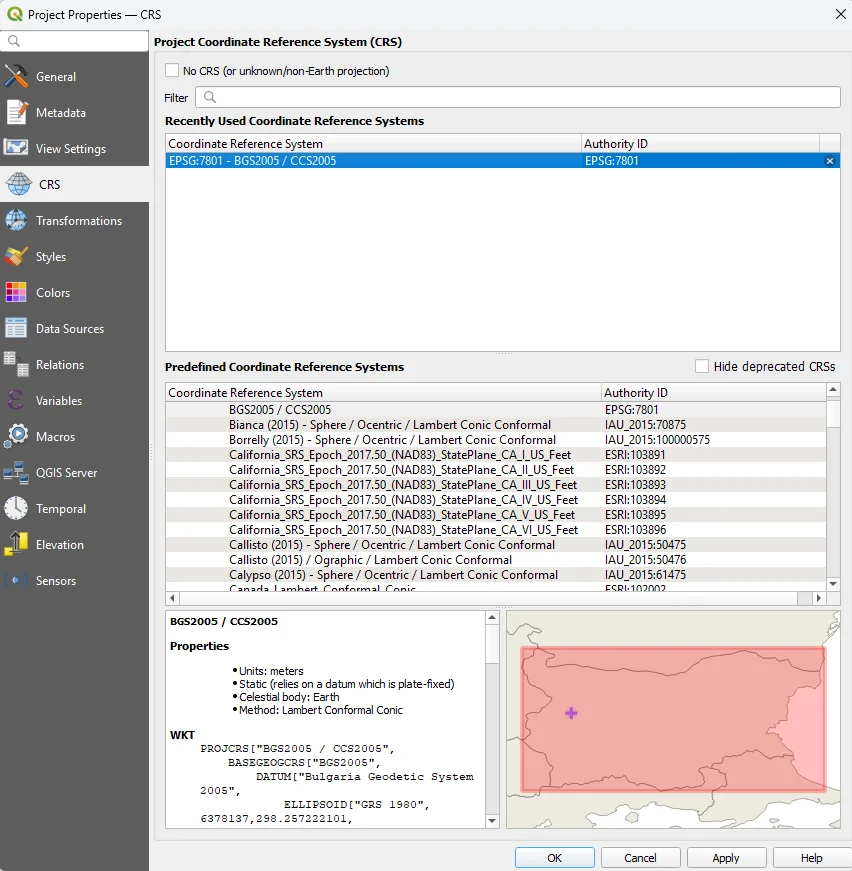

Фиг. 4 Настойване на картографска проекция

Списъкът с възможни координатни системи е дълъг, нали? Затова без притеснение във филтъра може да зададем кода 7801, от където автоматично ще ни излезе БГС2005.

NB! БГС2005 има няколко разновидности, в зависимост от начина, по който се дефинира, затова внимавайте!

Нека вмъкнем данните в QGIS. Възможно е просто да придърпате файла (чрез drag and drop) Имоти (Polygon).shp или да го вмъкнете от Layer - Data Manager - Vector. Защо вектор? Защото входираме векторни данни или геометрия.

Фиг. 5 Извадка от кадастралната карта на с. Владо Тричков, общ. Своге с надписани идентификатори на имотите. Селектиран е имот с идентификатор 11510.184.289, който е изобразен в жълт цвят

За да работим с отворените данните от АГКК в CAD среда, shp-файлът не е полезен. Затова ще конвертираме данните в dxf, който ще вмъкнем в LibreCAD (CAD среда с отворен код).

За целта създаваме слой от Layer - Create Layer - New Shapefile layer:

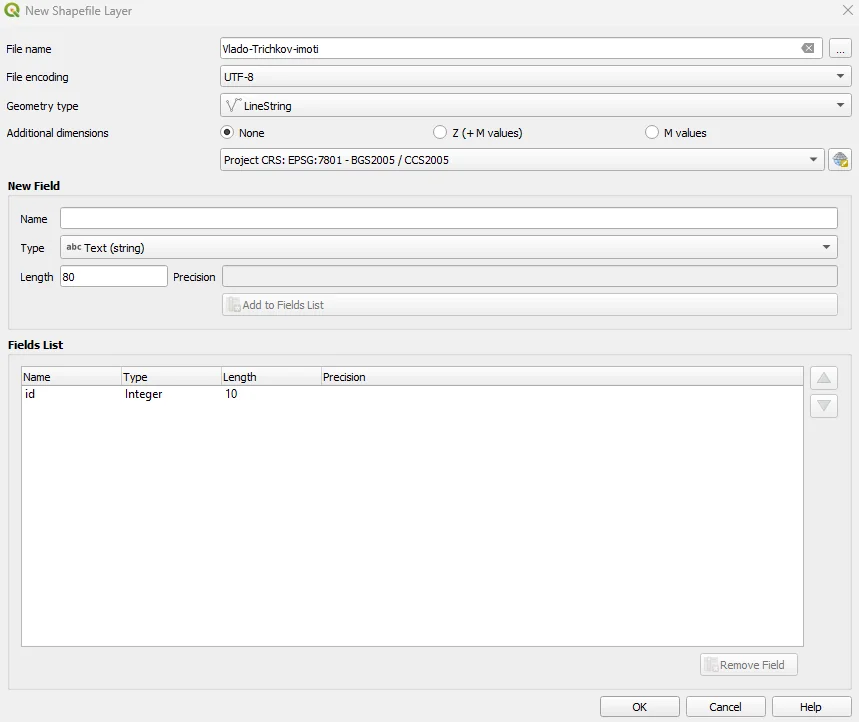

Фиг. 6 Създаване на нов слой в QGIS

Новият слой наименоваме Vlado-Trichkov-imoti. Избираме къде да го запомним на устройството. Избираме типа геометрия в новия слой: LineString и разбира се, точната проекция epsg:7801.

Вече може да селектираме всички или избрани от нас имоти от оригиналния файл Имоти (Polygon).shp и да ги копираме в новосъздадения.

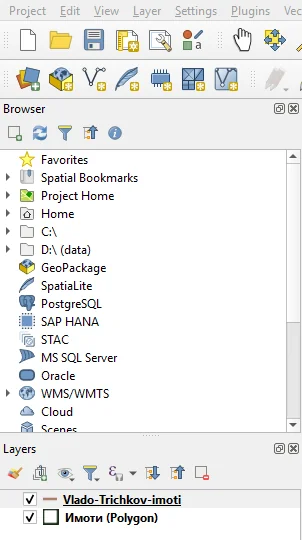

Фиг. 7 Носъздаден слой с имотни граници на с. Владо Тричков

След успешната селекция на имоти с десен бутон върху слоя Vlado-Trichkov-imoti избираме Export - Save Features As:

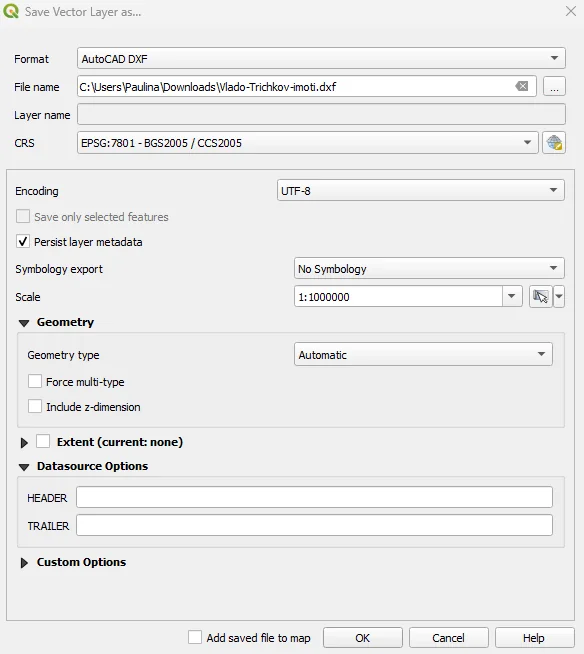

Фиг. 8 Записване на данните от кадастралната карта на с. Владо Тричков в подходящ CAD формат

Вече може да вмъкнем новосъздадения файл Vlado-Trichkov-imoti.dxf в LibreCAD:

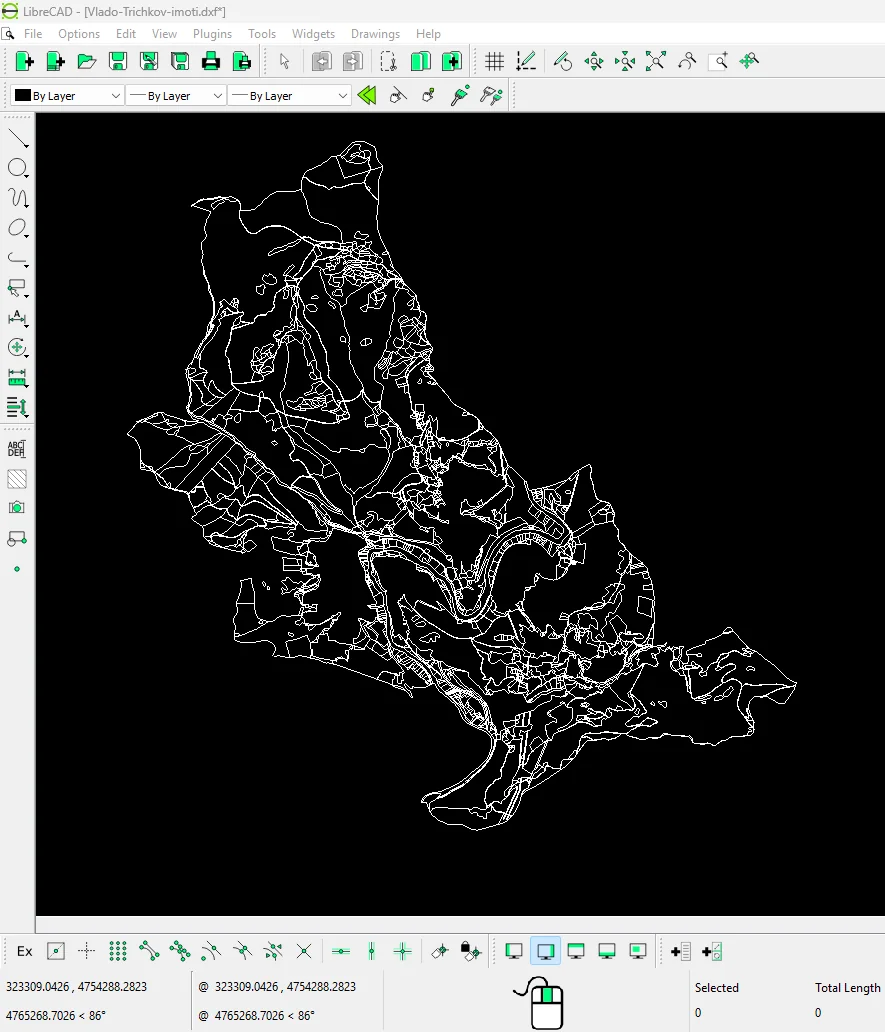

Фиг. 9 Вмъкване на данните от кадастралната карта на с. Владо Тричков в LibreCAD

Готово! Вече може да работим с отворените данни от АГКК и в CAD среда.
